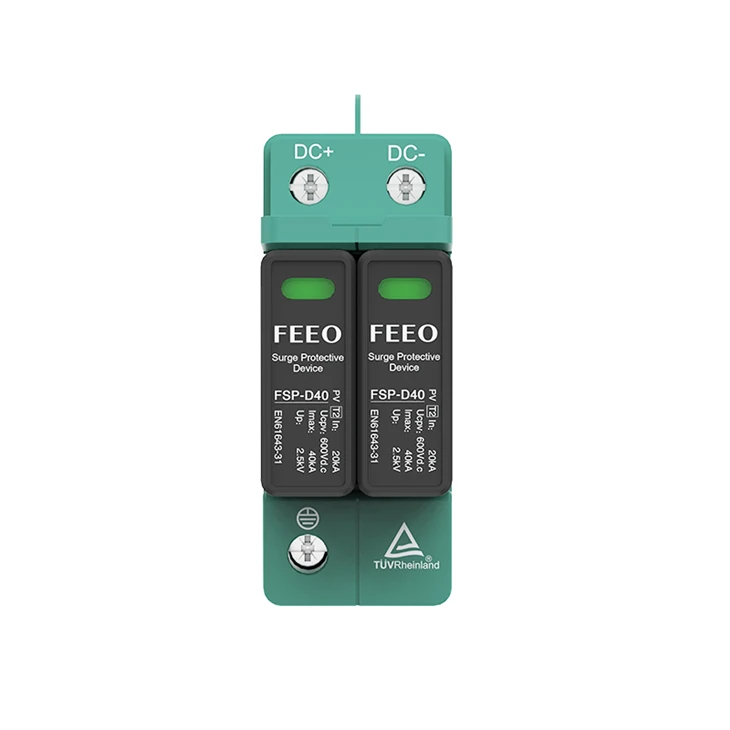

دستگاه حفاظتی جدید طراحی جدید 2P 600 800VDC
|
مدل |
FSP-D40 |
|
||
|
UC (V DC) |
600/800V |
|
||
|
حداکثر جریان تخلیه سیستم (8/20 میکروثانیه) [Imax] |
40 کیلو آمپر |
|
||
|
سطح حفاظت ولتاژ [بالا] |
کمتر یا مساوی 2.5 کیلو ولت |
|
||
|
ظرفیت شکست فیوز یکپارچه / رتبه بندی وقفه |
40kA/600Vdc |
|
||
|
فن آوری |
حفاظت از جریان بیش از حد قطع اتصال کوتاه (SCI). |
|
||
|
محدوده دمای عملیاتی [TU] |
-40 درجه به مثبت 80 درجه |
|
||
|
Nominal Discharge Current (8/20 μs) [(DC+/DC-) -->خودکار] |
20 کیلو آمپر |
|
||
|
زمان پاسخ [tA] |
<25ns |
|||
|
وضعیت عملیاتی / نشانگر خطا |
سبز (خوب) / قرمز (جایگزین) |
|
|
|
|
رتبه بندی هادی و سطح مقطع |
حداقل |
|||
|
نصب |
حداکثر |
60/75 درجه 1.5mm2/14AWG جامد/انعطاف پذیر |
|
|
|
ریل DIN 35 میلی متری بر اساس EN 60715 |
60/75 درجه 35mm/2AWG رشته ای/25mm2/4AWG انعطاف پذیر |
|||
|
مواد محفظه |
UL 94V0 ترموپلاستیک |
|
|
|
|
درجه محافظت |
IP20 |
|||
|
ظرفیت |
3 ماژول، DIN 43880 |
|
|
|
|
اطلاعات استانداردها |
IEC 61643-31 نوع 2، IEC 61643-1 کلاس II |
|||
|
گارانتی محصول |
دو سال** |
|
|
|
|
|
|
|
|
|
1) انتخاب سطح حفاظت ولتاژ (UP)
مقدار UP نباید از مقدار نامی ولتاژ مقاومت ضربه ای تجهیزات محافظت شده تجاوز کند و UP مستلزم آن است که عایق SPD و تجهیزات محافظت شده باید به خوبی مطابقت داشته باشند.
در سیستم منبع تغذیه و توزیع ولتاژ پایین، تجهیزات باید توانایی خاصی برای مقاومت در برابر نوسانات، یعنی توانایی تحمل اضافه ولتاژ ضربه ای داشته باشند. هنگامی که نمی توان ولتاژ تحمل اضافه ولتاژ ضربه ای تجهیزات مختلف سیستم سه فاز 220/380 ولت را بدست آورد، می توان آن را با توجه به شاخص داده شده IEC 60664-1 و GB 50057-1994 (ویرایش 2000) انتخاب کرد.
2) انتخاب جریان تخلیه اسمی در (ظرفیت جریان ضربه)
اوج جریان موج جریان 8/20 میکروثانیه که از طریق SPD می گذرد. این برای تست طبقه بندی کلاس II برای SPD استفاده می شود و همچنین برای پیش تیمار آزمون طبقه بندی کلاس I و کلاس II برای SPD استفاده می شود.
در واقع، In حداکثر مقدار پیک جریان هجومی است که SPD می تواند تعداد دفعات مشخص شده (معمولاً 20 بار) و شکل موج مشخص شده (8/20 میکرو ثانیه) را بدون آسیب قابل توجهی عبور دهد.
3) انتخاب حداکثر جریان تخلیه Imax (ظرفیت جریان ضربه محدود)
The peak current flowing through SPD, 8/20 μs current wave, used for class II classification test. There are many similarities between Imax and In. They both use the peak current of 8/20 μs current wave to do Class II classification test on SPD. The difference is also obvious. Imax only does one impact test on SPD, and SPD does not undergo substantial damage after the test; while In can do 20 such tests, SPD cannot have substantial damage after the test. Therefore, Imax is the current limit value of the impact, so the maximum discharge current is also called the limit impact current capacity. Obviously, Imax>که در.
بسته بندی و حمل و نقل
بسته برقگیر:
بسته بندی کارتن صادراتی استاندارد:
2P DC SPD 72pcs/ctn
3P DC SPD 48pcs/ctn
سایز کارتن 48*29.5*15.2CM3
GW/NW: 20.7/20.1 کیلوگرم
زمان تحویل برقگیر:
3-15 روز پس از تأیید سفارش، تاریخ تحویل جزئیات باید بر اساس فصل تولید و مقدار سفارش تعیین شود.
حمل و نقل برقگیر:
1. بندر حمل و نقل: شانگهای / نینگبو
2. از طریق هوا یا دریا برای کالاهای دسته ای، دریافت فرودگاه / بندر.
3. مشتریانی که حمل و نقل کالا یا روش های حمل و نقل قابل مذاکره را مشخص می کنند!
